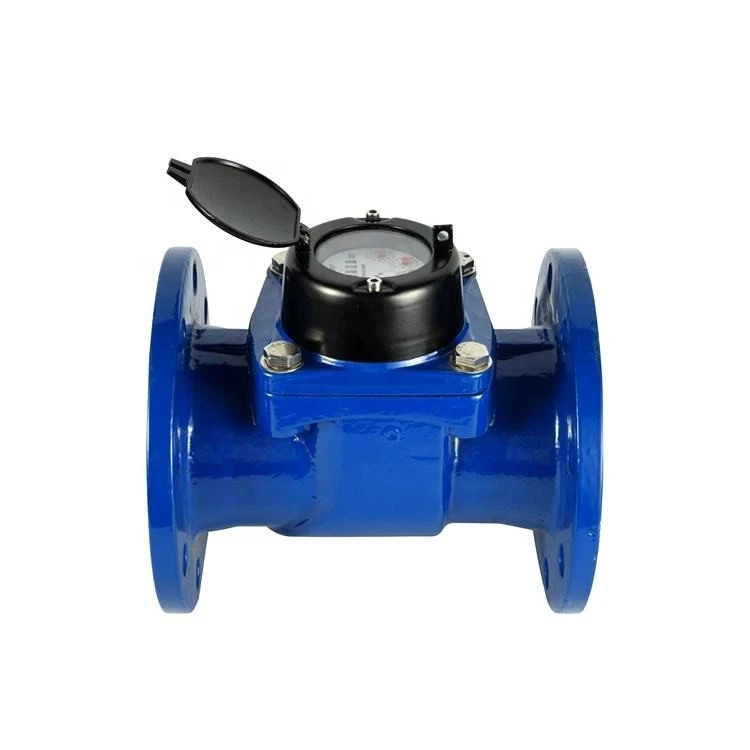

Merilnik razsutega (Woltmanovega) tipa





1. Ime tipa: Vodomer tipa Woltmann
2. Velikost: DN50-DN500
3. Standard: ISO 4064 razred B
4. Material: lito železo
5. PN: 1,0/1,6 Mpa (10/16 barov)
6. Horizontalna namestitev

Tlak vode<1MPa(PN: 1.6Pa/16bar)

Od vključno qt do vključno qs je ±2 %;
Od vključno qmin do, vendar brez qt je ±5 %.

Tehnične podrobnosti

Zahteve za vgradnjo: Merilnik mora biti nameščen v vodoravnem položaju z registrom obrnjenim navzgor. Cevovod je treba pred namestitvijo sprati. Merilnik mora biti med delovanjem stalno poln vode.





I. Pravilni koraki namestitve



1. Priprava pred namestitvijo



Preverite stanje števca: Zagotovite, da merilnik ni poškodovan med transportom, z nepoškodovanimi komponentami, kot sta ohišje in impeler. Preverite, ali se model števca in nazivni premer ujemata s specifikacijami cevovoda, ter preverite tovarniško potrdilo in potrdilo o meroslovnem preverjanju.



Očistite cevovod: Pred namestitvijo temeljito izperite cevovod, da odstranite ostanke, kot so varilna žlindra, usedlina in rja, s čimer preprečite, da bi nečistoče vstopile v merilnik in poškodovale impeler ali blokirale pretočni kanal.



Izberite mesto namestitve:



Merilnik je treba namestiti na vodoravni ali navpični cevovod. Prepričajte se, da je smer toka vode skladna s puščico na ohišju merilnika.



Hranite ga stran od virov vibracij, virov toplote in korozivnih okolij. Po potrebi namestite naprave za-blaženje udarcev ali toplotno{2}}izolacijo.

Rezervirajte dovolj prostora za vzdrževanje: Ravni odseki cevi morajo biti nameščeni pred in za merilnikom, da se zagotovi stabilen pretok vode. Prihranite tudi vsaj 1,5-kratno dolžino števca za enostavno razstavljanje in vzdrževanje.



2. Priključitev cevovoda in namestitev dodatne opreme



Namestite potrebno dodatno opremo:



Ventili: Za prekinitev dovoda vode med vzdrževanjem je treba pred in za števcem namestiti zaporne ventile. Pri sistemih z velikim{1}}pretokom je priporočljivo namestiti filter pred števcem, da dodatno preprečite vdor nečistoč.



Dilatacijski spoji: Če ima cevovod napake pri toplotnem raztezanju, krčenju ali vgradnji, lahko v bližini števca namestite dilatacijske spoje, da preprečite prenos napetosti v cevovodu na ohišje števca.



Ventili za izpust zraka: Če se na mestu namestitve lahko nabira zrak, je treba na sprednjo stran števca namestiti ventil za izpust zraka, ki odvaja zrak in zagotavlja točnost meritev.



Tesnjenje in povezovanje:



Pri prirobničnih povezavah zagotovite, da so površine prirobnic ravne. Uporabljajte vodoodporna-in temperaturno-tesnila. Enakomerno zategnite vijake, da preprečite puščanje vode ali poškodbe števca zaradi neenakomerne sile.



Pri navojnih povezavah ovijte teflonski trak ali nanesite tesnilno maso, da preprečite puščanje vmesnika, vendar pazite, da ne uporabite prevelikih količin, da preprečite vdor ostankov v cevovod.



3. Zagon po-namestitvi



Testiranje izpusta zraka in vode: Počasi odprite ventil pred števcem, da voda postopoma napolni cevovod. Hkrati odprite ventil za izpust zraka, da izpustite zrak. Ko voda gladko teče, zaprite ventil za izpust zraka in preverite puščanje na vseh vmesnikih.



Preverite števec: Opazujte, ali se kazalec merilnika ali številčno kolesce vrti prožno brez zatikanja. Preizkusite pri nizkih in visokih stopnjah pretoka, da potrdite normalno merjenje.



II. Opombe



Med delovanjem števca je strogo prepovedano udarjati ali razstavljati ohišje ali števec, da preprečite poškodbe natančnih komponent.

Med vzdrževanjem je treba najprej zapreti sprednje in zadnje ventile ter izpustiti vodo v cevovodu, da zagotovite varnost delovanja.

Pri števcih tople vode zagotovite, da temperatura vode ne preseže nazivnega območja, da preprečite, da bi visoke temperature poškodovale tesnila ali impelerje.
