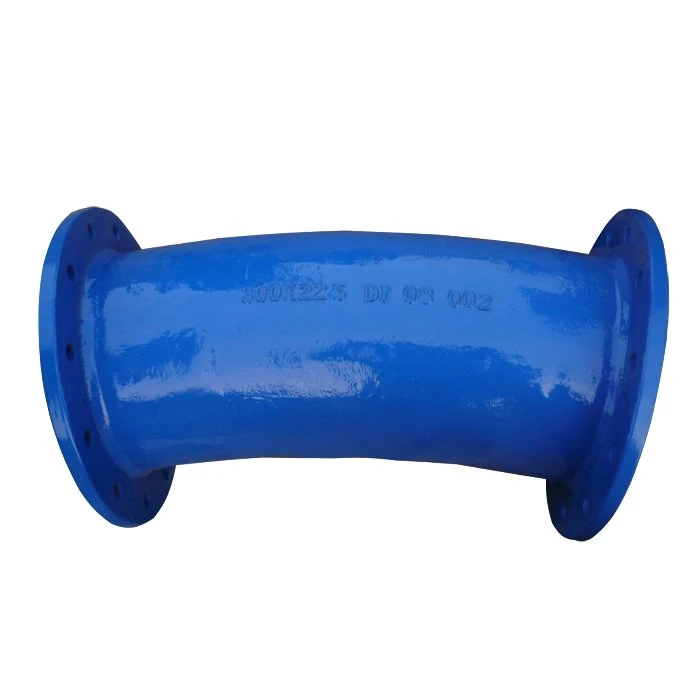

Upogib z dvojno prirobnico 11,25 stopinj

Upogib z dvojno prirobnico 11,25 stopinj

Upogib z dvojno prirobnico 11,25 stopinj je bistvena komponenta v cevovodnih sistemih, zlasti v naftni in plinski industriji. Kot proizvajalec s sedežem na Kitajskem smo ponosni na našo sposobnost izdelave visokokakovostnih krivin, ki ustrezajo mednarodnim standardom ...
Pošlji povpraševanje
Opis

Tianyi Suns Pipe&Fittings Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev 11,25-stopinjskega krivine z dvojno prirobnico na Kitajskem. Imamo svetovno vodilno proizvodno opremo in močne proizvodne zmogljivosti. Bodite prepričani, da boste tukaj v naši tovarni kupili vzdržljiv 11,25-stopinjski krivin z dvojno prirobnico. Na voljo so kakovostni izdelki in razumna cena.



Material

Nodularna litina

Standardno

EN545, EN598, ISO2531, ANSI/AWWA itd

Velikost

DN50-DN2600 mm

barva

Modra, črna, rdeča itd.

Vrsta sklepa

Vrsta prirobnice

Pritisk

PN10/PN16/PN25/PN40

OEM

Sprejemljivo

Vrste vgradnje

Vtičnica, krivina s prirobnico, vtičnica in T-kratnik s prirobnico, vtičnica s prirobnico, konus vtičnice, slepe prirobnice, kot tudi adapter s prirobnico, spojka, demontažni spoji, priključki za PVC cevi in ​​drugi dodatki za cevovode

Površinska obdelava

Fuzijsko vezan epoksidni premaz

Cementna obloga znotraj in cink in bitumenski premaz zunaj

Cink+bitumen znotraj in zunaj

Glede na zahteve strank

Inšpekcija

Lastna livarna: pregled tretje osebe je na voljo na zahtevo

Aplikacija

Sistemi padavinske vode
Sistemi za odpadne vode
Namakalni sistemi

Prednost

Po želji kupca lahko izdelamo različne visokokakovostne fitinge iz nodularne litine.

Paket

Standardne lesene palete ali leseni zaboji



Upogib 11,25 stopinj je najmanjši kot v standardnem obsegu priključkov iz nodularne litine in ravno zaradi tega je uporaben. Poti cevovodov redko potekajo naravnost na dolgih razdaljah – premiki terena, obstoječe napeljave so v napoto ali pa mora komora sedeti pod nekoliko drugačnim kotom, kot je predvideno na risbi. Upogib za 11,25 stopinj prevzame to spremembo postopoma, tako da se upogib razširi po sklepu, namesto da bi vsilil vse na eno točko. TianyiSuns izdeluje to krivino z dvojno prirobnico iz nodularnega železa, pri čemer sta oba konca prirobljena za vijačno povezavo z ventili, črpalkami ali odseki cevi s prirobnico.



Konfiguracija z dvojno prirobnico je ključna podrobnost. Zavoj z vtičnico se poveže z gladko cevjo prek potisnega ali mehanskega spoja; krivina s prirobnico se privije neposredno na opremo ali druge komponente s prirobnico. V črpalni postaji ali ventilski komori to pomeni, da lahko krivina sedi tik ob izpustni prirobnici črpalke ali ventilu, brez adapterja vmes. Manj spojev, manj možnih mest puščanja in krajši celotni sklop – kar je pomembno, če je bila komora dimenzionirana, preden je bila oprema dokončana.



Sam kot je vreden razmisleka. Upogibi so na voljo kot 90 stopinj, 45 stopinj, 22,5 stopinj in 11,25 stopinj, in manjši kot je, nežnejša je sprememba smeri in nižja je potisna sila na spoju. 11,25-stopinjski zavoj na tlačnem vodu velikega premera ustvari bistveno manj neuravnoteženega potiska kot 45- ali 90-stopinjski zavoj, kar pomeni manjše potisne bloke ali omejene zahteve glede spoja. Na mehkih tleh ali v omejenih sistemih ta zmanjšan potisk ni nepomembna podrobnost – lahko je razlika med standardnim betonskim blokom in veliko večjim, dražjim.



Material je nodularna litina GGG500-7, z oblogo iz cementne malte znotraj in cink-plus-bitumensko ali epoksi prevleko zunaj. Vrtanje prirobnic je v skladu s standardoma EN 1092-2 ali ISO 7005-2, prirobnice pa so obložene in izvrtane, da ustrezajo opremi za spajanje. Debelina stene na krivini je običajno težja od ravne cevi za obvladovanje potiska in turbulence toka pri spremembi smeri – to ni samo ukrivljen del cevi, je priključek, zasnovan za obremenitve, ki nastanejo s spreminjanjem smeri.



Velikosti so od DN80 do DN1200 v standardnem območju, s tlačnimi razredi PN10 in PN16. Z razvojem vzorca so možne večje velikosti in nestandardni koti, vendar se dobavni roki podaljšajo. Za pot, ki potrebuje dolgoročno nežno korekcijo, lahko več zaporednih ovinkov 11,25 stopinj porazdeli deformacijo bolj gladko kot en večji ovinek, vsak sklep pa ostane znotraj svojega dovoljenega kotnega odklona.



11,25-stopinjski ovinek ne pritegne pozornosti kot 90-stopinjski komolec, vendar je to vgradnja, ki omogoča, da cevovod sledi tlom, namesto da bi se boril z njim. TianyiSuns ga izdeluje v skladu z enakimi dimenzijskimi in tlačnimi standardi kot ostali izdelki s prirobnico, tako da se spusti v linijo brez presenečenj.



NAZIVNI PREMER DN

L

Masa (kg)

PN10

PN16

PN25

80

130

9.5

9.5

9.5

100

140

11.5

11.5

12.5

125

150

14.8

14.8

16.0

150

160

18.7

18.7

20.6

200

180

27.9

27.9

31.6

250

350

55.9

55.2

63.3

300

400

79.3

78.0

89.5

350

298

77.8

83.6

100.4

400

324

97.2

108.4

131.0

450

349

123.0

139.0

160.0

500

375

147.0

177.6

200.8

600

426

216.0

268.8

298.6

700

478

301.0

331.2

-

800

529

411.4

449.0

-

900

581

528.6

576.4

-

1000

632

681.0

764.0

-

1100

683

882.0

952.0

-

1200

735

1059.8

1188.6

-

1400

835

1506.2

1611.6

-

1500

885

1849.0

2025.0

-

1600

940

2132.0

2336.6

-

1800

345

1250.8

1279.0

-

2000

375

1579.7

1885.4

-

2100

390

1939.0

2267.0

-

2200

405

1995.8

2329.8

-

2400

435

2420.2

2824.8

-

2600

465

2899.8

3369.4

-
