Metuljna loputa tipa lug

Metuljasta loputa je ena najbolj vsestranskih loput, ki so danes na voljo na trgu. Naš metuljasti ventil tipa Lug je zasnovan tako, da ponuja preprost, robusten in zanesljiv nadzorni mehanizem za nadzor pretoka vode, zraka ali drugih tekočin, idealen za široko paleto industrijskih aplikacij...

Pošlji povpraševanje

Opis

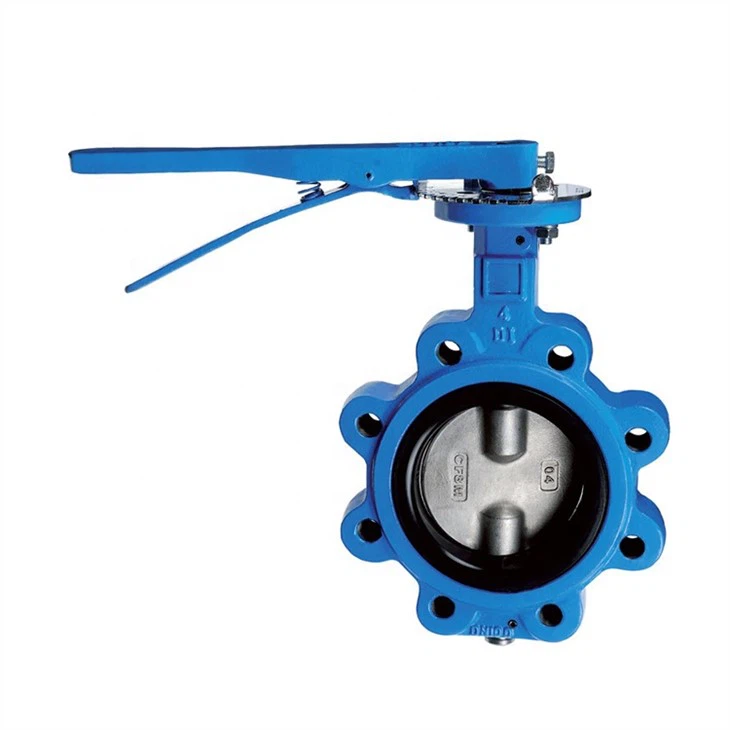

Metuljna loputa tipa lug

Standardno	EN593/ISO 5752/BS5155/AWWA C504 Vrtanje prirobnice je v skladu z DIN 2501, BS4504, ANSI B16.1
Delovni tlak	10bar/16bar/25bar
Testni tlak
školjka	15 bar/24 bar/37,5 bar
Pečat	11bar/17,6bar/27,5bar
Material
Telo	DI/CI/ogljikovo jeklo/nerjaveče jeklo
disk	DI/nerjavno jeklo 304/316, AL-bron
Gred	Nerjaveče jeklo 410/416/420
Sedež	EPDM/NBR
Premaz	Notranji in zunanji s fuzijskim epoksi premazom min 250 μm

Mere obrisa metuljastega ventila tipa ušesa in priključne mere (mm) in teža (kg)

VELIKOST	A	B	C	D	d0	L	ISO5211	K	E	4-d	D0	N-M	HXH	&	Teža (kg)
2''	161	80	42	52.7	12.6	32	F07	90	70	4-9	125	4-M16	11×11	90	3.8
2.5''	175	89	45.8	64.4	12.6	32	F07	90	70	4-9	145	4-M16	11×11	90	4.2
3''	181	95	45.8	74.7	12.6	32	F07	90	70	4-9	160	8-M16	11×11	45	4.7
4''	200	114	52	104	15.77	32	F07	90	70	4-9	180	8-M16	11×11	45	9.0
5''	213	127	55	123.3	18.92	32	F07	90	70	4-9	210	8-M16	14×14	45	10.9
6''	226	139	55.8	155.6	18.92	32	F07	90	70	4-9	240	8-M20	14×14	45	14.2
8''	260	175	61.6	202.5	22.1	45	F10	125	102	4-12	295	12-M20	17×17	30	18.2
10''	292	203	67.2	250.5	28.45	45	F10	125	102	4-12	355	12-M24	22×22	30	26.8
12''	337	242	76.9	301.5	31.6	45	F10	140	102	4-12	410	12-M24	22×22	30	40
14''	368	267	76.9	333.3	31.6	45	F10	140	102	4-12	470	16-M24	22×22	22.5	56
16''	400	309	86.5	389.6	33.15	52	F14	197	140	4-18	525	16-M27	27×27	22.5	96
18''	422	328	105.6	440.5	38	52	F14	197	140	4-18	585	20-M27	27×27	18	122
20''	480	361	131.8	491.6	41.15	65	F14	197	140	4-18	650	20-M30	36×36	18	202
24''	562	459	151.36	592.5	50.65	70	F14	276	165	4-20	770	20-M33	36×36	18	270
